En esta obra realizamos la migración completa de los tableros de control de la Planta de Tratamiento de Efluentes, reemplazando sistemas antiguos por una nueva arquitectura eléctrica más segura, ordenada y escalable.
El proyecto incluyó:
✔️ Desmontaje de tableros existentes
✔️ Reorganización de circuitos de potencia y comando
✔️ Nuevo diseño de layout interno
✔️ Incorporación de protecciones y sectorización adecuada
✔️ Ordenamiento estructurado de cableado
✔️ Mejora en ventilación y accesibilidad para mantenimiento
Antes

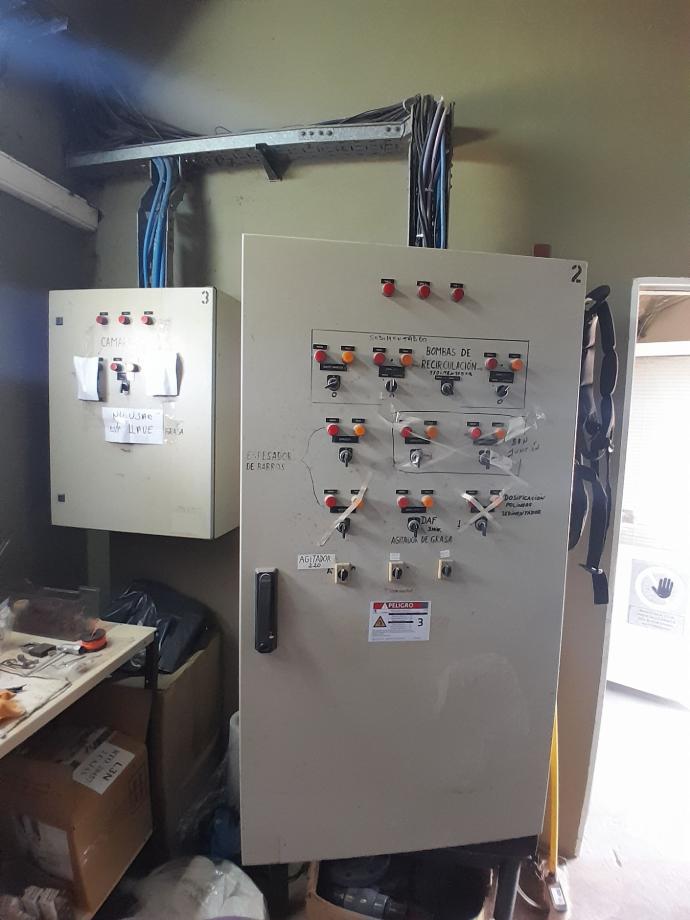

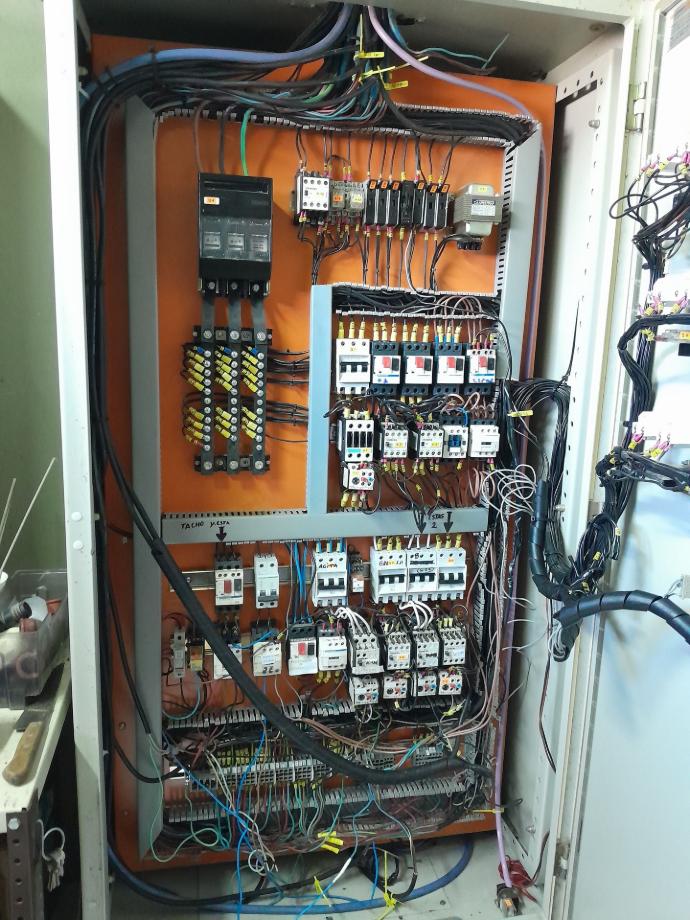

Los tableros originales presentaban una estructura antigua, con cableado desorganizado y sin una sectorización clara de potencia y control.
La distribución interna dificultaba las tareas de mantenimiento, aumentaba los tiempos de intervención y no cumplía con estándares actuales de orden y escalabilidad.
Después

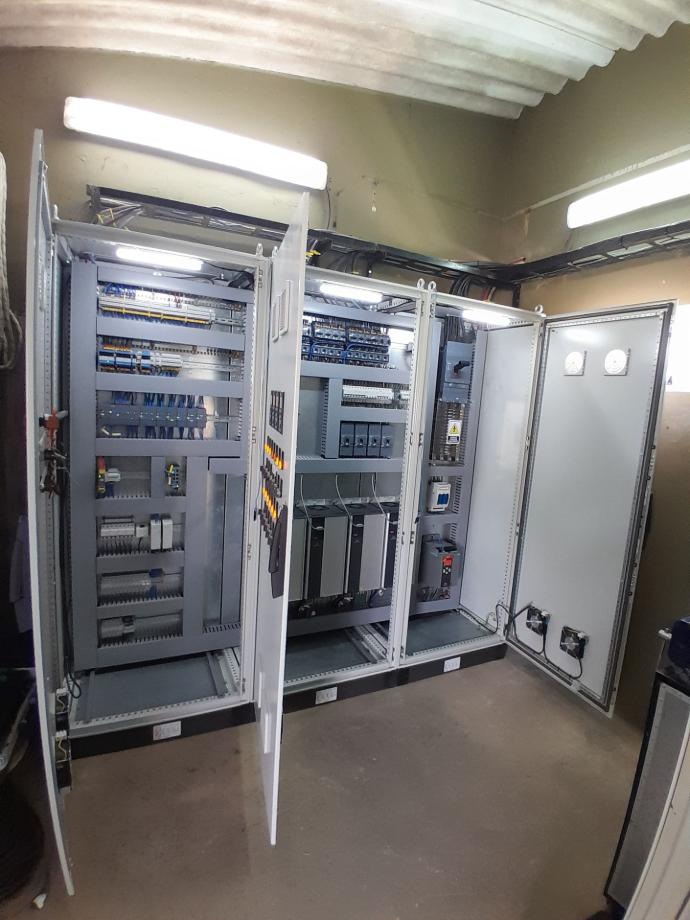

Se realizó la migración completa hacia nuevos tableros de mayor capacidad. El nuevo sistema fue planificado desde cero, contemplando criterios de orden, seguridad y mantenimiento.

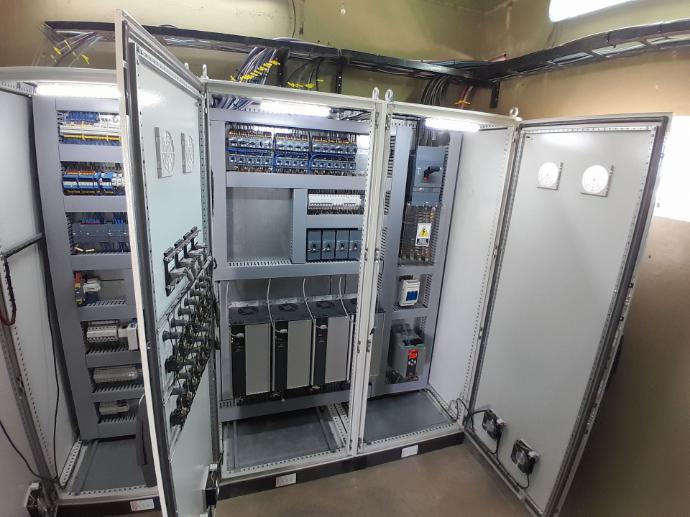

Se implementó una distribución interna estratégica, con correcta sectorización entre potencia, comando y control, optimizando la circulación del cableado y garantizando una identificación clara de cada circuito.
El resultado es un sistema más robusto, con mejor distribución térmica, mayor seguridad operativa y preparado para futuras ampliaciones o integración con sistemas de automatización.
En Ingenia trabajamos para que la infraestructura eléctrica no solo funcione, sino que esté diseñada con criterio técnico, prolijidad y visión a largo plazo.
Características principales:
- PLC: Siemens S7 1200
- SCADA: AVEVA Edge 2023
- Alimentación Principal: 3 x 380VAC 50 Hz + N + PEG + PEE
- Corriente Nominal: 400 A
- Corriente nominal de corta duracion admisible 25 kA eff. - 1 s
- Envolventes: Schneider Spacial SF
- Terminación color RAL 7035.
- Grado de Protección IP 54.
- Variadores: Danfoss FC202
- Arranques suaves: Danfoss MCD600
